INSTRUCTIUNI PUNERE IN FUNCTIUNE:
-AMPLIFICATOR 2X100W finit;
-AMPLIFICATOR 1X100W finit;
                  Difuzorul se va lega intre bornele inscriptionate cu OUT si semnul de MASA (impamantare), toate cablurile inclusiv cele de alimentare fiind mai groase de 0,75 mm pentru a nu se pierde putere pe ele.
                     -un transformator ~220Volti / 2x  24Volti ...2x36Volti si 3...5 Amperi
                     -doi condensatori electrolitici de 4700 microfarazi / 63 Volti
                     -o punte redresoare de 8...10 Amperi / minim 200Volti
                     -un aparat de masura
Nota : In caz ca nu gasiti transformatorul indicat mai sus , se pot folosi doua transformatoare identice de 24 Volti / 3...5 Amperi sau doua de
36 Volti / 3...5 Amperi ; acestea se vor alimenta fiecare de la reteaua de ~ 220 V , secundarele de 24V  (36V) se vor inseria, punctul comun va constitui priza mediana ( masa ) secundarului de pe schema electronica , celelalte  doua  capete ramase ale secundarelor vor constitui capetele secundarului de pe schema electronica.O comanda de transformator se poate da in Bucuresti la AD Electrocom, Calea Grivitei , Nr 34, tel : 0722260797, sau prin colet prin posta de la Electric Plus Tv Prod , tel :0722586423.
1. Se va conecta tansformatorul la retea cu primarul la 220V. Se va masura in secundar cu aparatul de masura pe Vca (Volti curent alternativ) tensiunea din secundar intre mediana si capete de 24...36V , functie de tipul transformatorului
cumparat ,dar sa nu fie mai mare de 36V.
2. Se va conecta puntea redresoare cu semnul~la capetele secundarului , cu +/-
la cele doua condensatoare inseriate respectind polaritatea lor + la +punte si - la - punte
3.Mediana secundarului transformatorului se va conecta la mediana celor doua condensatoare inseriate si va constitui punctul de MASA
4.Se va masuara cu aparatul de masura comutat pe Vcc (Volti curent continuu)
tensiunea intre MASA si + punte-cds, respectiv MASA si - punte-cds, aceste tensini
continui fiind mai mari decit cele masurate pe alternativ la secundarul transformatorului.Tensiunile nu trebuie sa depaseasca +/-50V.
5.Se va conecta acest alimentator la amplificator cu :
+ punte-cds la borna +
 - punte-cds la borna -50V
 MASA la borna MASA a amplificatorului.
6.Se va conecta difuzorul.
7.La borna IN se va conecta semnalul.

Dispozitive necesare

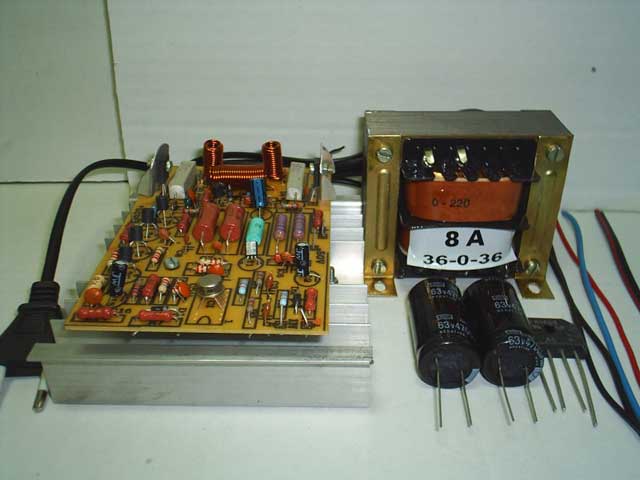

echipamente necesare amplificator

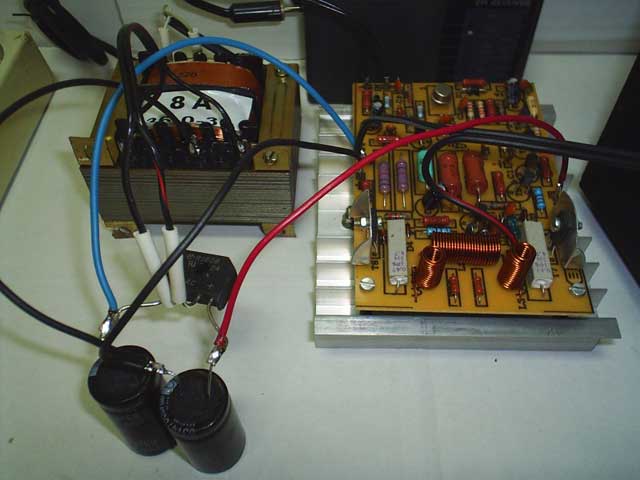

Amplificator in functiune, unghi 1.

punere in functiune unghi 11

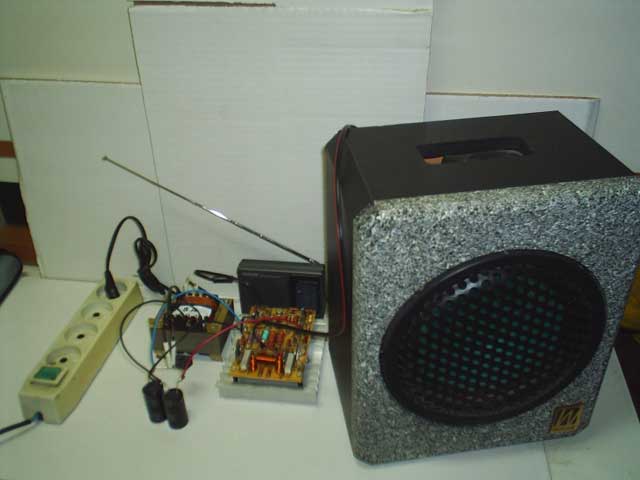

Amplificator in functiune, unghi 2

punere in functiune unghi 2

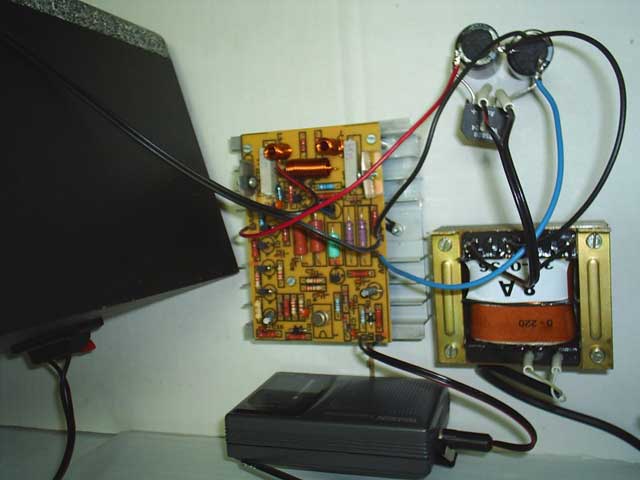

Amplificator in functiune, unghi 3

punere in functiune unghi 3

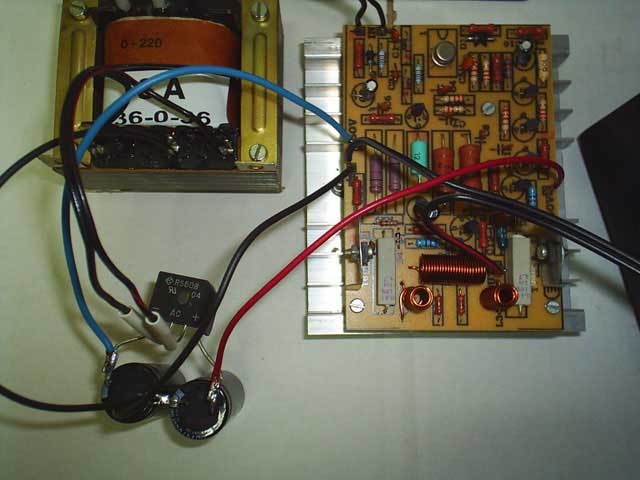

Amplificator in functiune, unghi 4

punere in functiune unghi 4
